【產品用處】

Q47F固定式球閥適用于化工、石油、自然氣、冶金等行業(yè)及含硫化氫介質、雜質多、腐蝕嚴重的自然氣長輸管。

【閥門型號】

固定式球閥型號有：q47f-16c、q47f-16p、q347f-16p、q347f-16c、q647f-16c、q647f-16p、q747f-16c、q747f-16p、q947f-16c、q947f-16p等。

【產品特性】

1、閥座采用彈簧構造，將閥座推向球體，保證了良好的低壓密封性能。

2、固定球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，應用自帶的排放閥，閥體中腔可向外排放。

3、樞軸采用防吹出維護構造，低摩擦系數的軸承等。具有性能優(yōu)良，牢靠性高，用處普遍。

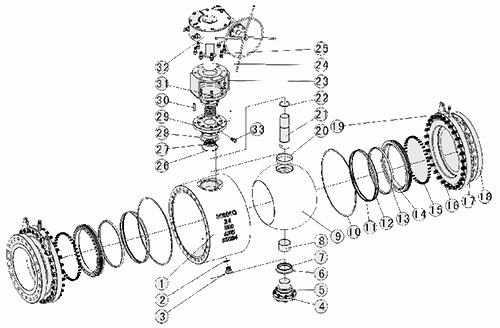

【構造表示圖】

圖中標注數字解析：1表示球體，2、25表示軸襯，3表示密封圈，4表示閥座，5、9、22、31表示O型圈，6表示防火墊，7表示支撐圈，8、27表示彈簧，10、23表示注脂閥，11、17、21、32表示墊片，12表示閥蓋，13表示螺柱，14表示螺母，15、18、34表示螺釘，16表示螺塞，19表示球，20表示底蓋，24表示閥體，26表示排泄閥，28表示鍵，29表示閥桿，30表示止推軸承，33表示上閥桿座，35表示填料，36表示填料壓套，37表示壓板，38、39、41表示螺栓，40表示支架，42表示驅動構造。

【性能參數】

【外形和銜接尺寸】
