球閥工作原理（圖）
來源：www.whuniit.com作者：上海凱利科閥門有限公司更新時間：2023-03-31 10:03:38
球閥(Ball Valve）啟閉件是球體，由閥桿帶動，并繞球閥軸線作旋轉90°開啟或關閉。亦可用于流體的調節與控制，在管路中主要用來做切斷、分配和改變介質的流動方向，密封性好，操作方便，開閉迅速，結構簡單、體積小、阻力小，重量輕等特點。

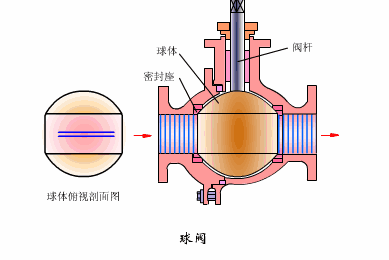

球閥工作原理（圖）
 |
1、通過閥桿向左傳動球體，旋轉90度，全部打開。
2、通過閥桿向右傳動球體，旋轉90度，全部關閉。 |
球閥結構原理
1．球閥由閥體、閥桿、密封座、球體組成。
2．球閥的球芯是圓形的，可通過模擬信號調節球體開量，從而達到精準調節。
3．密封可靠，采用四氟密封可達到0泄露，可用于氣體、真空系統中。
4．耐高溫，采用PPL密封或金屬硬密封，在一些高溫氣體或液體中正常使用。
5．結構簡單，可自由拆卸密封，更換密封材料，使用方便。
6．使用壽命長，在正常工況下，多頻操作，無需更換密封件，可連續10萬次動作。
7．可用范圍廣，用于水、蒸汽，氣體，天然氣、液化氣等領域，高真空系統至高壓力都可應用。
8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
9、全通徑結構，流體阻力小，流量大，流量不受損失。
10、啟閉速度快，開啟關閉只需90度旋轉，最快開啟時間1秒。
