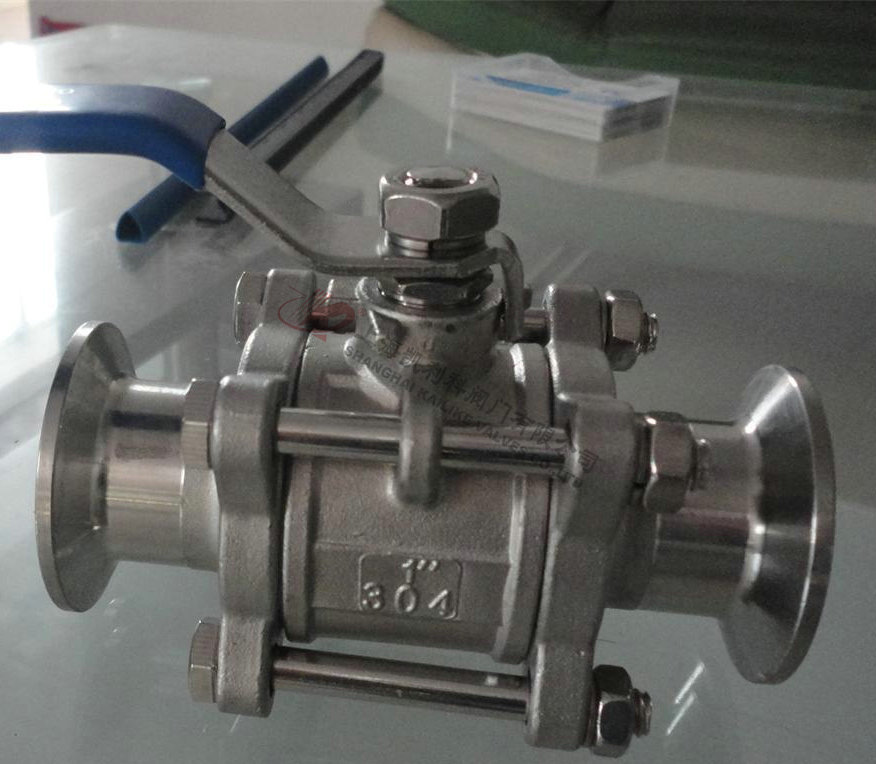

Q81F三片式卡箍球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
| 產品名稱： | 三片式卡箍球閥 | 產品型號： | Q81F |
| 公稱通徑： | DN6～DN100 | 結構形式： | 球形 |
| 公稱壓力： | 1.6Mpa～6.4Mpa（W.O.G） | 連接方式： | 卡箍 |
| 適用溫度： | -20～232℃～350℃ | 驅動方式： | 手動、電動、氣動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣及某些腐蝕性液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 公稱壓力 | 1.6-6.4MPa |
| 適用穩定范圍 | -20～232℃～350℃ |
| 適用介質 | 水、油、氣及某些腐蝕性液體（W。O。G） |
| 對焊標準(BW) | GB12224.ANSIB16.25 |
| 零件名稱 | 材質 |
| 閥體 | 不銹鋼CF8M |
| 密封圈 | 聚四氟乙烯PTFE |
| 閥蓋 | 不銹鋼CF8M |
| 球體 | 不銹鋼SS316 |
| 閥桿 | 不銹鋼SS316 |
| 螺母 | 不銹鋼SS304 |
| 墊圈 | 不銹鋼SS304 |
| 手柄套 | 塑料 |
| 手柄 | 不銹鋼SS304 |
| 閥桿螺母 | 不銹鋼SS304 |
| 填料壓蓋螺母 | 不銹鋼SS304 |
| 掛鎖裝置 | 不銹鋼SS304(OQTION) |
| 止推墊圈 | 聚四氟乙烯PTFE |
| 螺栓 | 不銹鋼SS304 |

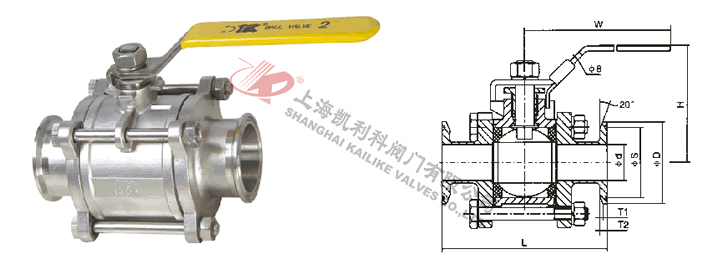

| SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| PORT | 9.6 | 15.9 | 22.2 | 28.5 | 34.9 | 47.5 | 60.2 | 72.9 | 97.4 |
| L | 75 | 90 | 100 | 110 | 125 | 150 | 190 | 220 | 270 |
| D | 25.0 | 25.0 | 50.4 | 50.4 | 50.4 | 63.9 | 77.4 | 90.0 | 118.9 |
| S | 2.024 | 2.24 | 43.60 | 43.60 | 43.60 | 56.30 | 70.60 | 83.30 | 110.30 |
| H | 64 | 67 | 83 | 89 | 100 | 108 | 150 | 161 | 180 |
| T1 | - | - | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 |
| T2 | 3.63 | 3.63 | 4.75 | - | - | - | - | - | - |
| W | 125 | 125 | 140 | 140 | 200 | 200 | 250 | 250 | 290 |
聲明：【Q81F三片式卡箍球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q81F三片式卡箍球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
